Ürün Özellikleri

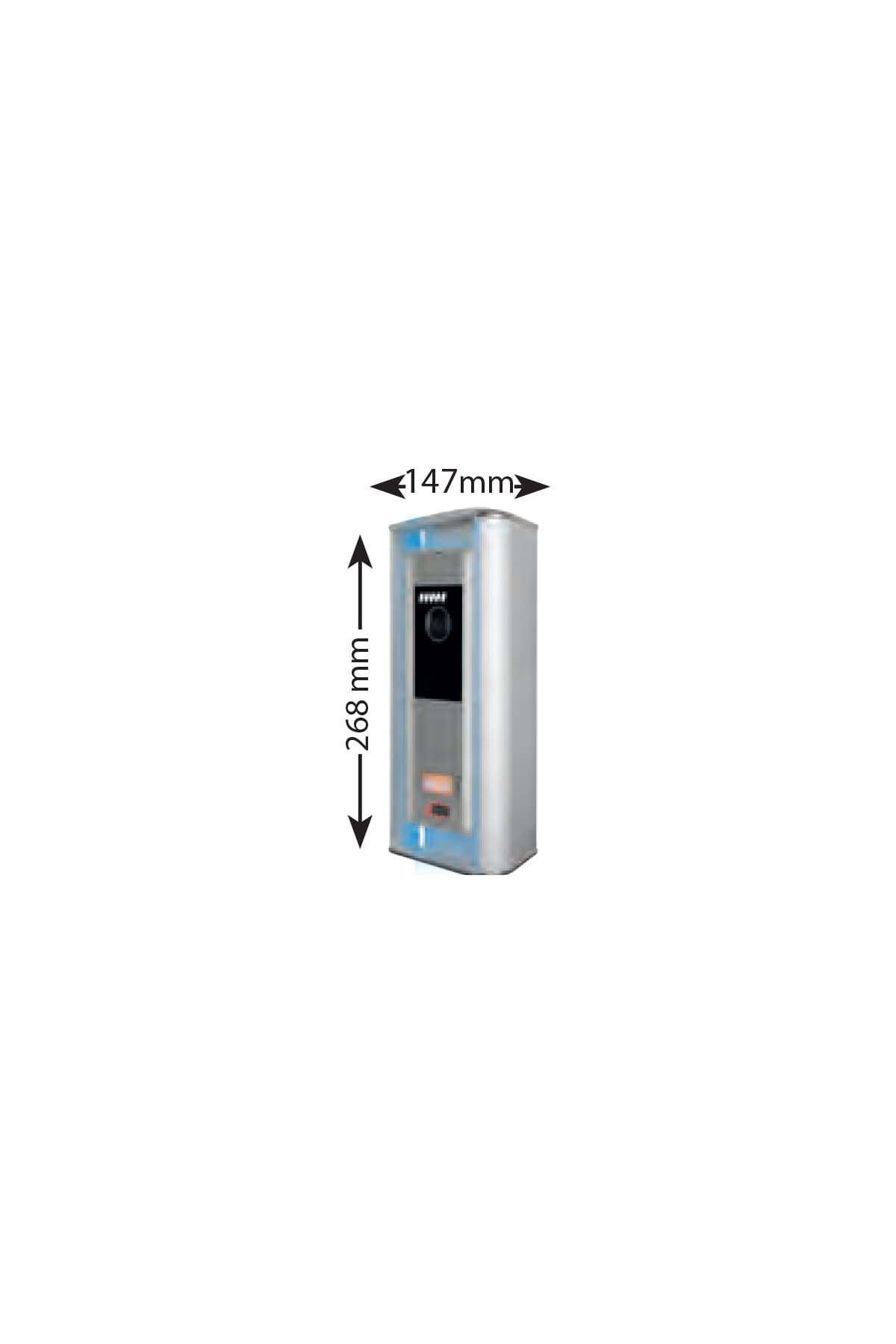

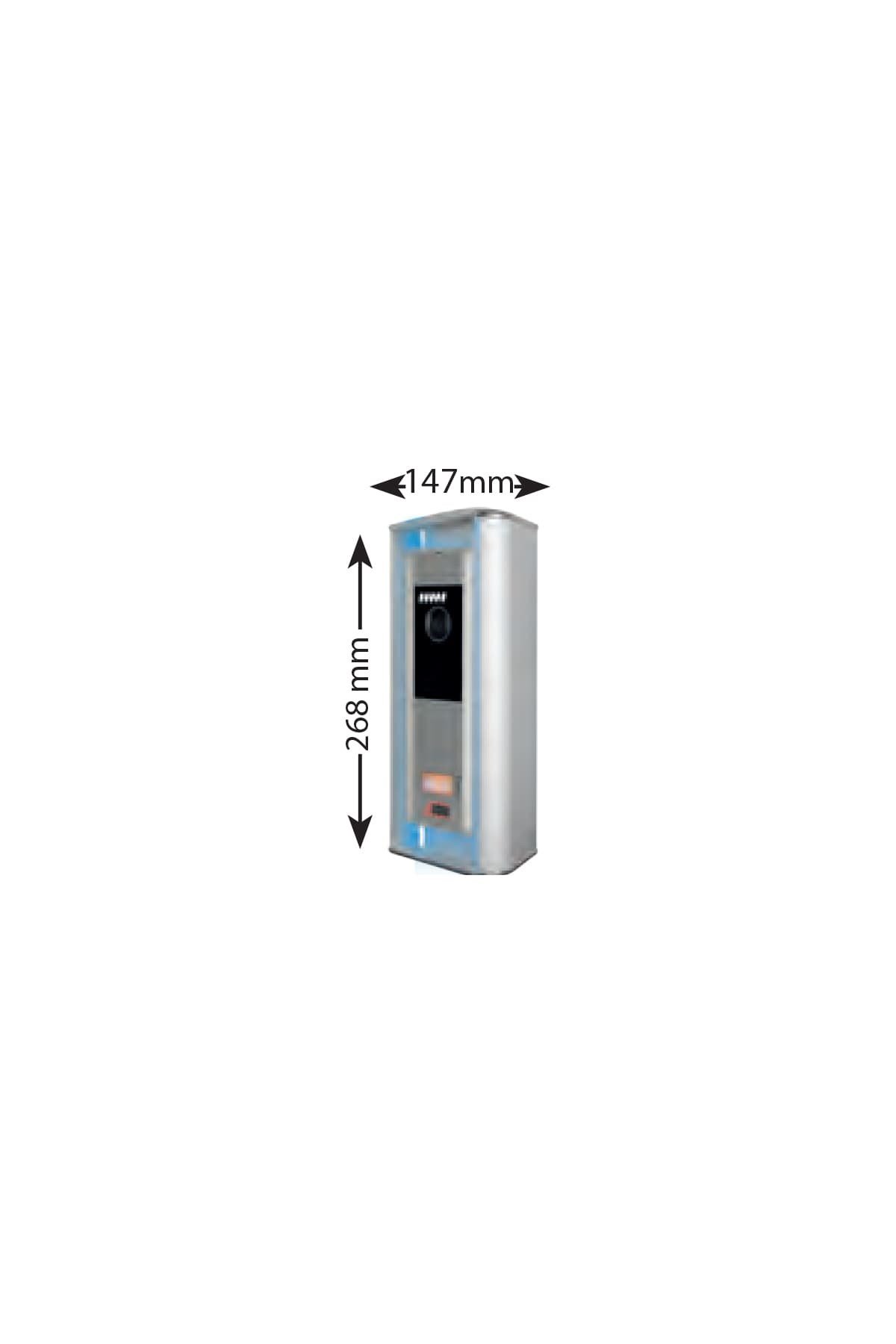

Ürün üçgen şekilde olup görüntülü diafon sistmelerinde kapıya gelen kişiyi daha rahat bir şekilde görebilmek için açı vermek amacıyla kullanılmaktadır.
Ürün gri renktedir.
Ürün her iki yönde de montaj edilebilmektedir.
Dekoratif Çevirme Aparatı Montajı
Çevirme aparatı düz bir zemine montaj edilmelidir.
Çevirme aparatı duvara yerleştirilerek duvarda delik açılacak yerler belirlenir.
Duvara uygun delikler açılır ve dübel çakılır.
Duvardaki diafon kabloları çevirme aparatının üstündeki deliklerden içeri alınır ve çevirme aparatı vida yardımıyla duvar monte edilir.
Apartın her iki yönde de montajı mümkündür.
Döndürme işlemi yapılacaksa üstteki kapak ve alttaki kapağın yeri değiştirilmelidir.
Zil panelinin alt ve üst kilit mekanizmasını uygun anahtar ile açınız.
Panelin elektrik bağlantılarını yapınız ve panel yerine yerleştiriniz.
Işık Kartının Takılması Çevirme aparatına isteğe bağlı olarak mavi renkte ışıklı LED kartı takılabilmektedir.
Mavi ışıklı LED kartı montajı Audio çevirme aparatı duvar monte iken yapılabilmektedir.
Çevirme aparatının üst kapağı açılarak LED kartları kanala yerleştirilir ve kablolar aparatın içinden geçirilir.
Kart üzerindeki kablolar kırmızı olan 24 V DC nin + kutbuna beyaz kablo ise şase (-) kısmına bağlanmalıdır.
